TALLER "DISCO DURO"

¿QUE TIPO DE  INTERFAZ DE  DATOS  TIENE EL DISCO DURO?

  RTA:  ATA/133 HDD

¿ QUE TIPO DE INTERFAZ DE ALIMENTACIÓN TIENE EL  DISCO  DURO?

  RTA: MOLEX (4 PINES)

LA  CONFIGURCION DEL  JUMPER ES  MAESTRO  O ESCLAVO

 RTA:MAESTRO  (MASTER)

¿CUAL ES LA POSICIÓN CORRECTA DE CONECTAR LOS  CABLES EN UN DISCO DURO IDE?

 RTA: Dependiendo el  numero de pines  y  la  forma  de la  muesca  para que encase con el  cable IDE

¿CUANTOS  HILOS  CONDUCTORES  TIENE EL  CABLE FLAT?

  RTA: 11 HILOS  CONDUCTORES

¿CUAL ES LA  LONGITUD DEL CABLE FLAT?

  RTA: 5 Cm

¿CUAL ES  EL  MODELO DEL  DISCO  DURO?

  RTA: diamond max plus 9-80 GB ata/133HDD

¿CUAL ES EL  VOLTAJE DE  CONSUMO?

  RTA:5V-12V

¿CUAL ES LA  CORRIENTE DE CONSUMO?

 RTA:670mA-960mA

¿CUANTAS REVOLUCIONES POR MINUTO (RPM)TIENE?

  RTA: > 270 RPM

¿CUANTOS PLATOS TIENE EL DISCO DURO?

  RTA:  1 Palato

¿CUAL ES EL MATERIAL DE LOS PLATOS ?

  RTA:  OXIDO DE HIEERRO

¿CUAL ES  EL  DIAMETRO DE  CADA PLATO?

  RTA: 9,5 cm

¿CUANTAS CARAS  TIENE EL DISCO DURO?

  RTA:2 caras

¿CUANTOS CABEZALES TIENE EL DISCO DURO?

  RTA: 2 cabezales

¿QUE DISPOSITIVO HACE GIRAR EL EL PLATO?

  RTA: El eje

¿LOS CABEZALES DE LECTURA/ESCRITURA HACEN CONTACTO CON EL DISCO ? SI O  NO EXPLIQUE

  RTA:NO, por que para leer se lee por un campomagnetico

CON EL DISCO DURO DESENSAMBLADO,TODAS LAS CARAS TIENE AGUJA DE LECTURA Y ESCRITURA.SI NO ES ASI , CUAL CARA ES LA  QU TIENE SOLO UNA:

  RTA:Todas tienen aguja  de lectura  y escritura

CUANTOS CILINDROS TIENE

  RTA: 1 cilindro

CUANTAS PISTAS

  RTA: no se ven

CUANTOS SECTORES

  RTA:   no se ven

REALICE EL CALCULO DE LA CAPACIDAD DE ALMACENAMIENTO EN GIGA BYTE DEL DISCO DURO

  RTA: 80  GB

¿CUAL  ES EL DISPOSITIVO Q HACE  MOVER EL  CABEZAL ?

  RTA :  impulsor de  cabezal

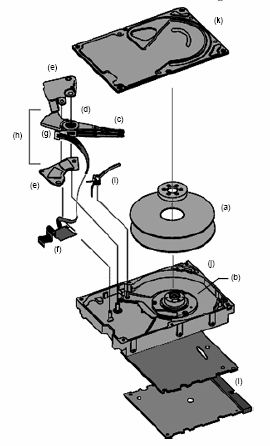

• observe la imagen de las partes del disco duro y escriba en la columna la letra del nombre de la parte correcta:

N°	Letra	PARTE
1	I	Palanca de estacionado
2	A	Plato
3	B	Motor de giro
4	C	Cabeza
5	D	Brazo actuador
6	F	Preamplificador de lectura/escritura
7	E	Placas magnéticas
8	H	“Bobina de voz”
9	J	Ensamble de base
10	G	Bobina actuadora
11	K	Cubierta

DISCO DURO

PARTE INTERNA DEL DISCO DURO

PARTE POSTERIOR DISCO DURO

PARTE INTERNA DEL DISCO DURO

 PLATO DEL DISCO DURO

 BOARD , ELECTROIMAN ,TAPA DE ASEGURAMIENTO DEL EJE DEL DISCO DURO

 PARTE INTERNA DEL DISCO DURO

CABEZAL

MEMORIAS ASINCRONAS

MEMORIA DRAM:

 es un tipo de memoria dinámica de acceso aleatorio que se usa principalmente en los módulos dememoria RAM y en otros dispositivos, como memoria principal del sistema. Se denomina dinámica, ya que para mantener almacenado un dato, se requiere revisar el mismo y recargarlo, cada cierto período, en un ciclo de refresco. Su principal ventaja es la posibilidad de construir memorias con una gran densidad de posiciones y que todavía funcionen a una velocidad alta: en la actualidad se fabrican integrados con millones de posiciones y velocidades de acceso medidos en millones de bit por segundo. Es una memoria volátil, es decir cuando no hay alimentación eléctrica, la memoria no guarda la información. Inventada a finales de los sesenta, es una de las memorias más usadas en la actualidad.

MEMORIA FPM-RAM:

 70 ó 60 ns, 30 ó 72 contactos.

Memoria edo –ram:

Con velocidad de 70, 60 ó 50 ns, 72 contactos.

Memoria bedo-ram:

(Burst Extended Data Output). Es un tipo más rápido de EDO que mejora la velocidad usando un contador de dirección para las siguientes direcciones y un estado ‘pipeline’ que solapa las operacion

TARJETAS GRAFICAS

TARJETAS GRAFICAS

Una tarjeta gráfica, tarjeta de vídeo, placa de vídeo, tarjeta aceleradora de gráficos o adaptador de pantalla, es una tarjeta de expansión para una computadora u ordenador, encargada de procesar los datos provenientes de la CPU y transformarlos en información comprensible y representable en un dispositivo de salida, como un monitor o televisor. Las tarjetas gráficas más comunes son las disponibles para las computadoras compatibles con la IBM PC, debido a la enorme popularidad de éstas, pero otras arquitecturas también hacen uso de este tipo de dispositivos.

NVdia:

es una empresa multinacional especializada en el desarrollo de unidades de procesamiento gráfico y tecnologías de circuitos integrados para estaciones de trabajo, ordenadores personales y dispositivos móviles. Con sede en Santa Clara, California, la compañía se ha convertido en uno de los principales proveedores de circuitos integrados (CI), como unidades de procesamiento gráfico GPU y conjuntos de chips usados en tarjetas de gráficos en videoconsolas y placas base de computadora personal.

ATI:

 fue una de las mayores empresas de hardware que diseñaba GPU y tarjetas gráficas, fue comprada por AMD en el año 2006 pero mantuvo su nombre para algunos productos hasta la salida de la serie Radeon HD 6000 en el 2010. Su mercado acaparó todo tipo de productos para el procesamiento gráfico y multimedia, tanto para computadoras personales, como para dispositivos portátiles, videoconsolas, teléfonos móviles y televisión digital. Su fundación data del 20 de agosto de 1985 (ATI). A la empresa se le ha conocido por varios nombres. Se fundó llamándose Array Technology Inc., pero durante los primeros 5 meses se le cambió a Array Technologies Inc., el 18 de diciembre de 1985 pasó a llamarse ATI Technologies Inc., y definitivamente pasó a ser parte de AMD el 25 de octubre de 2006.

AUDIFONOS Y ALTAVOCES

ALTAVOCES

Cuando se aplica a la bobina la señal eléctrica procedente del amplificador o de cualquier otro equipo, se crea un campo magnético que varía de sentido de acuerdo con dicha señal. En el entrehierro del imán se coloca una bobina cilíndrica de hilo que está unida al diafragma. La bobina genera una corriente eléctrica que provoca que el imán produzca un flujo magnético que hace vibrar la membrana.Al vibrar la membrana, mueve el aire que tiene situado frente a ella, generando así variaciones de presión en el mismo, o lo que es lo mismo, ondas sonoras.En función de las variaciones de voltaje de entrada, el cono vibra y genera perturbaciones equivalentes en el aire.

AUDIFONOS

Todo audífono cumple la función para la que ha sido proyectado gracias a una serie de partes fundamentales. La siguiente figura esquematiza los componentes básicos de un audífono. Esa señal sonora (acústica) debe ser convertida en señal eléctrica para ser procesada, amplificada y finalmente reconvertida en señal acústica para llevarla al oído. La señal acústica recibida es entonces amplificada luego de ser transformada en señal eléctrica. Y una vez que esta ampliación se produce es reconvertida en señal acústica a fin de poder ser captada por el oído.

MEMORIAS LIFO Y FIFO

MEMORIA LIFO

LIFO (Last in-first out), la última información introducida en la memoria es la primera en extraerse, es lo que se llama una pila o apilamiento.

Estas memorias especiales se crearon para librar a la CPU de gran parte de la labor de supervisión y control al realizar algunas operaciones del tipo de manipulación de datos memorizándolos y extrayéndolos a una secuencia establecida.Las memorias LIFO, no tienen porque ser memorias especiales ajenas a la memoria central del sistema, algunos micro procesadores (UP), suelen incorporar un registro denominado Stock Pointer (puntero de pila), que facilita al UP la posibilidad de construir pila (stock) sobre una zona de memoria RAM, el direccionamiento de la pila lo lleva a cabo el registro Stock Pointer actuando sobre la zona de memoria RAM destinada a tal efecto.

MEMORIAS FIFO

FIFO (First in-firts out), primero en entrar - primero en salir, es decir, es lo que se llama una fila de espera. No son de acceso aleatorio, es escasa su incidencia en sistemas de microordenadores.

FIFO se utiliza en estructuras de datos para implementar colas. La implementación puede efectuarse con ayuda de arrays o vectores, o bien mediante el uso de punteros y asignación dinámica de memoria.
